Beschreibung

Energiesparende elektromagnetische Trommelbremse der JZ-Serie

Zweck und Hauptmerkmale:

Weit verbreitet für die Verzögerung und Feststellbremsung mechanischer Antriebseinheiten in den Bereichen Hebetechnik, Transportwesen, Metallurgie, Bergbau, Hafen- und Hafenwesen sowie Bautechnik.
Die Montageabmessungen und Bremsmomentparameter der Bremse entsprechen JB/ZQ4388-1997 und ihre technischen Anforderungen entsprechen JB/T7685-2006.
Sicher und zuverlässig im Betrieb.
Hohe Betätigungsfrequenz bei hervorragender Energieeffizienz.
Umweltfreundlich durch asbestfreie-Bremsbeläge.

Betriebsbedingungen:

Umgebungstemperatur: -25 Grad ~ 40 Grad
Relative Luftfeuchtigkeit: Kleiner oder gleich 90 %
Betriebshöhe: Weniger als oder gleich 2000 m
Keine brennbaren, explosiven oder korrosiven Gase, kein metall{{0}korrosiver oder isolierender-leitender Staub in der Arbeitsumgebung.
Für Außenanwendungen, die Regen, Schnee oder korrosiven Gasen und Medien ausgesetzt sind, müssen korrosionsbeständige Produkte verwendet werden.

Modellbezeichnung

product-857-243

product-2122-1647

Wichtigste technische Parameter

Bremsmodell	Bremsraddurchmesser (mm)	Bremsmoment (N.m)	Rückzugsdistanz (mm)	Gewicht (kg)	Ausgestattet mit Elektromagnet								Gesamtgewicht (Kg)
					Modell	Nennsaugleistung (N)	Verfahrweg (mm)		Betriebsfrequenz (C/h)	Strom (A)		Gewicht (kg)
					Modell	Nennsaugleistung (N)	Anfänglich	Maximal	Betriebsfrequenz (C/h)	Start	Pflegen	Gewicht (kg)
JZ-100	100	40	0.5	12.5	DT-100	1000	3	6	1200	2	0.020	3.5	16
JZ-200	200	160	0.6	19	DT-200	1000	3	6	1200	2	0.020	7	26
JZ-300	300	500	0.8	52	DT-315	2800	3.5	7	1200	3	0.025	12	64
JZ-400	400	1250	0.8	100	DT-400	5000	4	8	900	3.5	0.030	17	117
JZ-500	500	2500	0.8	167	DT-500	8000	4	8	900	6.5	0.035	33	200
JZ-600	600	5000	1.0	345	DT-600	10000	5	9	600	8	0.060	72	417

Hinweis: Änderungen an der Elektromagnetkonfiguration werden nicht im Voraus angekündigt. Bei großen Elektromagneten ist aufgrund des großen Volumens des Schaltkastens zusätzlicher Einbauraum erforderlich.

Wichtigste Gesamtabmessungen

Einheit: mm

Bremsmodell	A	b	D	d	E	F	G	G1	H	h1	i	K	M	n	P
JZ-100	230	70	100	13	165	75	125	45	300	100	40	110	145	6	132
JZ-200	290	80	200	17	215	100	208	108	435	170	60	175 (190)	126	8	132
JZ-300	385	140	300	22	295	130	290	140	600	240	80	250 (270)	160	10	167
JZ-300	385	140	300	22	295	130	290	140	600	240	80	250 (270)	160	10	167
JZ-400	505	180	400	22	350	180	350	190	782	320	130	325	210	12	243
JZ-500	577	200	500	22	490	200	405	225	950	400	150	380	250	16	243
JZ-600	675	240	600	26	560	220	500	250	1160	475	170	475	305	18	271

Notiz:

Bitte geben Sie bei der Bestellung von Produkten die in Klammern angegebenen Maßparameter an.
Spezifische Modelle, Konstruktionsdesigns und Gesamtabmessungen können ohne vorherige Ankündigung geändert werden.
Verschiedene Korrosionsschutz- und Sonderprodukte können je nach Kundenwunsch angepasst werden.

Produktübersicht

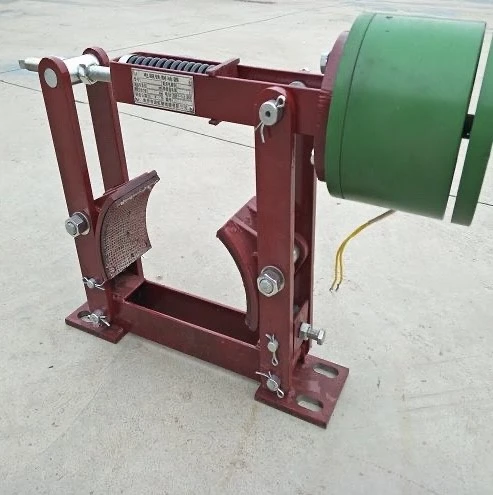

Die energiesparende elektromagnetische Trommelbremse der JZ-Serie ist eine häufig verwendete Bremsvorrichtung für Hebe-, Transport- und andere Industriebereiche und zeichnet sich durch Sicherheit, Zuverlässigkeit, Energieeffizienz und Umweltfreundlichkeit aus. Zu den wichtigsten verfügbaren Modellen gehören JZ-100, JZ-200, JZ-300, JZ-400, JZ-500, JZ-600 usw. Die Bremse ist im Standardzustand normalerweise geschlossen. Wenn der elektrische Steuerkasten mit Strom versorgt wird, versorgt er die elektromagnetische Spule mit einem starken Strom, um eine schnelle Anziehung des Ankers zu erreichen, der dann zum Halten auf eine Niederstromversorgung umgeschaltet wird. Der Anker drückt auf die Schraubenstange, um die beiden Bremsarme anzutreiben, wodurch die Bremsbacken geöffnet (freigegeben) werden. Im stromlosen Zustand löst die Schraubenstange unter der Wirkung der Federkraft den Anker und die Bremsarme treiben die Bremsbacken zum Schließen (Bremse betätigen) und sorgen so für die Bremsfunktion.
